北京交通大學電氣工程學院JDA75KW/1950V直流電源柜
??? JDA75KW/1950V直流電源柜是北京交通大學高鐵動力系統實驗設備的重要組成設備，

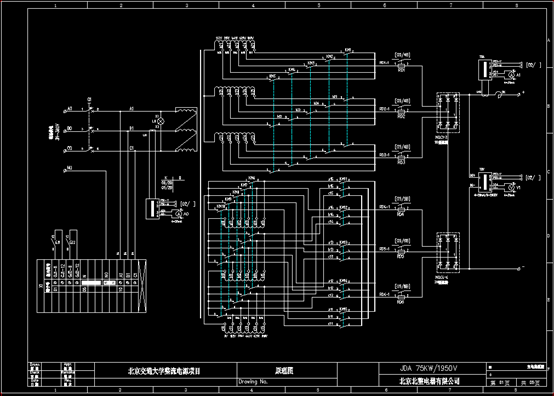

由整流變壓器、整流電路、平波電抗器、過流保護電路，繼電電路等組成。
??? 設備采用12脈波整流，輸出紋波系數小于5%，有效的保障了供電電網的安全運行。并通過切換整流變壓器二次側供電電壓，實現整流電壓的多檔控制
技術參數
1、? 額定工作電壓 380V
2、? 額定功率 75KW
3、? 額定頻率 50Hz
4、? 額定輸出電壓及負載能力
?|
額定輸出電壓 |
額定負載 |
|
DC1950V |
38A |
|
DC1500V |
50A |
|
DC1050V |
70A |
|
DC750V |
100A |
|
DC500V |
70A |
|
DC240V |
100A |
JDA75KW/1950V直流電源長期可靠、穩定地在上述電壓等級所對應地額定負載條件下工作。
并保證操作人員的安全，便于操作、維護、巡視、維修和試驗。
